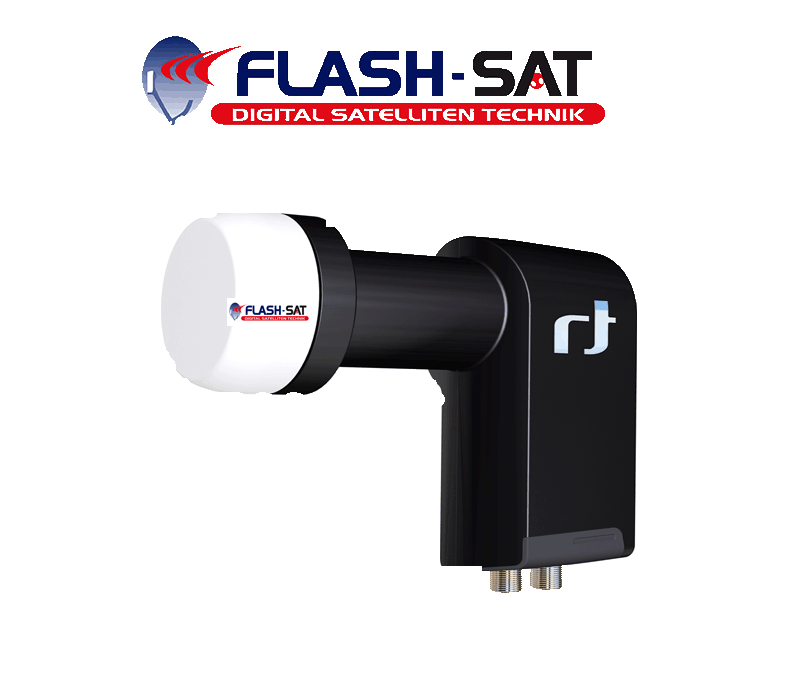

BLACK Ultra Twin HGLN 40mm LNB Inverto IDLB-TWIN

BLACK Ultra Twin HGLN 40mm LNB

Dieser LNB ist ein Hochleistungsprodukt, das sich an Konsumenten richtet, die maximale Empfangsqualität benötigen, da sie sich am Rand der Ausleuchtzone befinden. Durch sein neustes Frontend Design und durch seine hochwertigen Bauteile bietet dieser LNB nicht nur einen erhöhten Konversionsgewinn, sondern auch optimale Rauschzahl- und Phasenrauschwerte. Durch die Kombination aus sorgfältig ausgewählten Komponenten, exzellenter Kreuzpolarisationsisolierung und fortschrittlichem Filterdesign ergibt sich ein deutlich verringerter Störpegel. Insgesamt ist dieser LNB ein Quantensprung in der Empfangsleistung verglichen mit handelsüblichen LNBs. Der LNB ermöglicht den Signalempfang von einem Satelliten und die Verteilung zu maximal zwei Set Top Boxen mit einem Single Tuner (oder zu einer Set Top Box mit einem Twin Tuner). Er ist für HD-Übertragungen geeignet und weist exzellente Rauschzahl- und Phasenrauschwerte auf. Da dieser LNB nach strengsten Vorgaben entwickelt und nach höchsten Qualitätsstandards gefertigt wurde, ist er die ideale Lösung für den Empfang des europaweiten Satellitenrundfunks.

Hauptmerkmale

• Hervorragende Phasenrauschwerte, DVB-S2 (HDTV) kompatibel

• Extrem hohe Kreuzpolarisationsisolierung

• Minimaler Störpegel

• Hervorragende Rauschwerte

• Erhöhter Konversionsgewinn

• Absolute Ausfallsicherheit

draw

edingungen

Low Band Eingangsfrequenzbereich  10.7 ~ 11.7 GHz

Low Band Ausgangsfrequenzbereich  950 ~ 1950 MHz

Low Band LO Frequenz 9.75 GHz

High Band Eingangsfrequenzbereich  11.7 ~ 12.75 GHz

High Band Ausgangsfrequenzbereich  1100 ~ 2150 MHz

High Band LO Frequenz 10.6 GHz

Rauschzahl  0.2 dB Typ. (0.7 dB Max.)

LO Anfangsgenauigkeit +/- 1.0 MHz Max.

LO Temperaturdrift +/- 3.0 MHz Max.

Phasenrauschen (@ 10 kHz) - 90 dBc / Hz Max.

Konversionsgewinn  60 dB Min.

Verstärkungswelligkeit (innerhalb 26MHz Bandbreite) +/- 0.75 dB

Verstärkungsschwankung (im Vollband) +/- 4 dB Max.

Spiegelfrequenzunterdrückung 40 dB Min.

1 dB Kompressionspunkt (@ Ausgang) 0.0 dBm Min.

Kreuzpolarisationsisolierung 22 dB Min.

Kontrollsignal Ca (Vertikale Polarisation) 11.0 ~ 14.0 V

Kontrollsignal Cb (Horizontale Polarisation) 16.0 ~ 20.0 V

Kontrollsignal Cc (Bandumschaltung) 22 +/- 4 kHz

Ausgang VSWR 2.0 : 1

Bandinterne Störung  - 60 dBm Max.

Stromaufnahme 180 mA Max. @ 11 ~ 20 V

Betriebstemperatur - 30 °C  ~  + 60 °C

Ausgangsimpedanz 75 Ω

Ausgangsanschluss F-Type (Female)

Gewicht  181 gr
