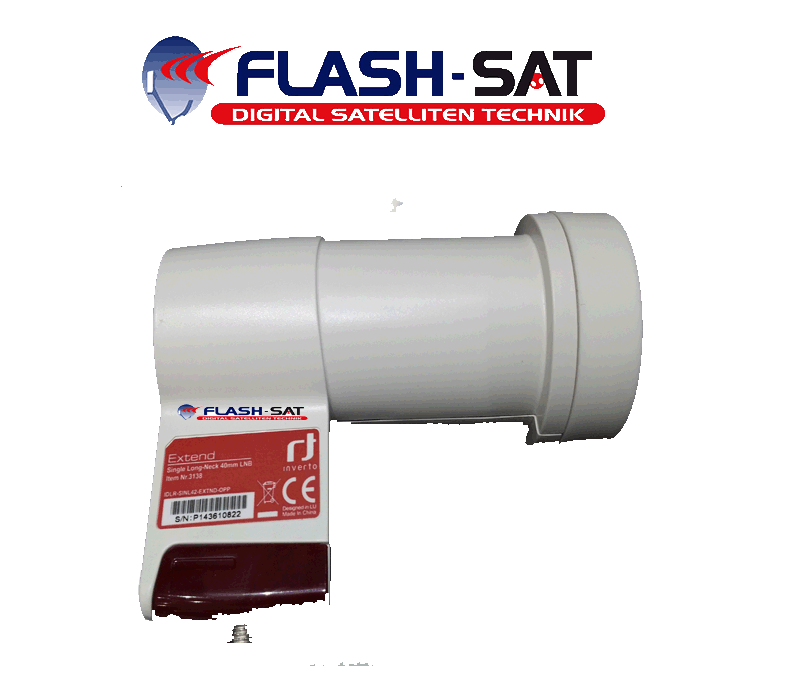

INVERTO Extend Single Long Neck 40mm LNB

INVERTO Extend Single Long Neck 40mm LNB

Dieses speziell für die DTH-Märkte Europas entwickelt LNB bietet optimale Empfangseigenschaften. Er wurde entwickelt um der Nachfrage nach Multi-LNB Installationen (an einer einzigen Satellitenantenne) Rechnung zu tragen. Mit diesem LNB lassen sich zwei 40mm-Halterungen am verlängerten Hals befestigen. Der LNB ermöglicht den Signalempfang von einem Satelliten und die Verteilung zu einer Set Top Box mit einem Single Tuner. Dieser LNB ist für HD-Übertragungen geeignet und weist exzellente Rauschzahl- und Phasenrauschwerte auf. Da er nach strengsten Vorgaben entwickelt und nach höchsten Qualitätsstandards gefertigt wurde, ist er die ideale Lösung für den Empfang des europaweiten Satellitenrundfunks.

Hauptmerkmale

• Langer Hals für den Empfang mehrerer Satelliten

• Geringes Phasenrauschen, DVB-S2 (HDTV) kompatiblel

• Geringe Rauschzahl

Low Band Eingangsfrequenzbereich  10.7 ~ 11.7 GHz

Low Band Ausgangsfrequenzbereich  950 ~ 1950 MHz

Low Band LO Frequenz 9.75 GHz

High Band Eingangsfrequenzbereich  11.7 ~ 12.75 GHz

High Band Ausgangsfrequenzbereich  1100 ~ 2150 MHz

High Band LO Frequenz 10.6 GHz

Rauschzahl  0.3 dB Typ. (0.7dB Max.)

LO Anfangsgenauigkeit +/- 1.0 MHz Max.

LO Temperaturdrift +/- 3.0 MHz Max.

Phasenrauschen (@ 10 kHz) - 80 dBc / Hz Max.

Konversionsgewinn  55 dB Min.

Verstärkungswelligkeit (innerhalb 26 MHz Bandbreite) +/- 0.75 dB

Verstärkungsschwankung (im Vollband) +/- 4 dB Max.

Spiegelfrequenzunterdrückung 40 dB Min.

1 dB Kompressionspunkt (@ Ausgang) 1 dBm Min.

Kreuzpolarisationsisolierung 22 dB Min.

Kontrollsignal Ca (Vertikale Polarisation) 11.0 ~ 14.0 V

Kontrollsignal Cb (Horizontale Polarisation) 16.0 ~ 20.0 V

Kontrollsignal Cc (Bandumschaltung) 22 +/- 4 kHz

Ausgang VSWR 2.5 : 1

Bandinterne Störung  - 60 dBm Max.

Stromaufnahme 120 mA Max. @ 11 ~ 20V

Betriebstemperatur - 30 °C ~  + 60 °C

Ausgangsimpedanz 75 Ω

Ausgangsanschluss F-Type (Female)

Gewicht  132 gr
