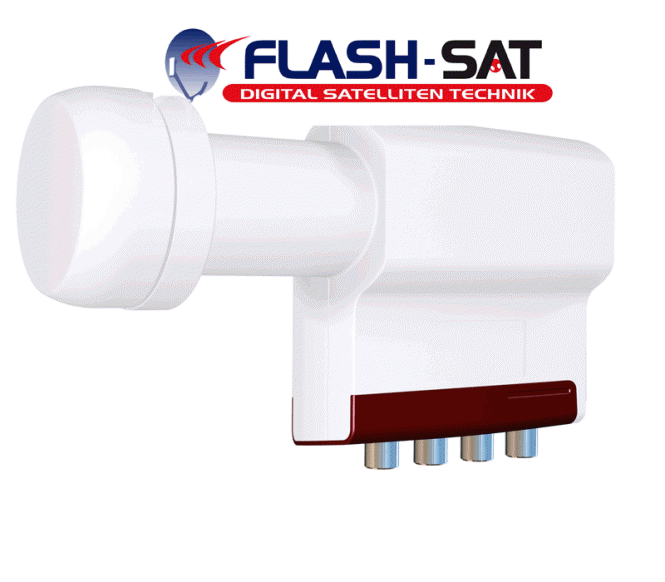

INVERTO Extend Quad Long Neck 40mm LNB

INVERTO Extend Quad Long Neck 40mm LNB

Dieses speziell für der europäischen DTH-Märkte konzipierte LNB bietet optimale Empfangseigenschaften. Er wurde entwickelt, um der Nachfrage nach Multi-LNB Installationen (an einer einzigen Satellitenantenne) Rechnung zu tragen. Mit diesem LNB lassen sich zwei 40mm-Halterungen am verlängerten Hals befestigen. Der LNB ermöglicht den Signalempfang von einem Satelliten und die Verteilung zu maximal vier Set Top Boxen mit einem Single Tuner (oder zu zwei Set Top Boxen mit einem Twin Tuner). Er ist für HD-Übertragungen geeignet und weist exzellente Rauschzahlwerte auf. Da er nach strengsten Vorgaben entwickelt und nach höchsten Qualitätsstandards gefertigt wurde, ist dieser LNB die ideale Lösung für den Empfang des europaweiten Satellitenrundfunks.

Hauptmerkmale

• Langer Hals für den Empfang mehrerer Satelliten

• Geringes Phasenrauschen, DVB-S2 (HDTV) kompatibel

• Geringe Rauschzahl

• Geringer Stromverbrauch

• Hohe Kreuzpolarisationsisolierung

• Hohe Frequenzstabilität

Low Band Eingangsfrequenzbereich  10.7 ~ 11.7 GHz

Low Band Ausgangsfrequenzbereich  950 ~ 1950 MHz

Low Band LO Frequenz 9.75 GHz

High Band Eingangsfrequenzbereich  11.7 ~ 12.75 GHz

High Band Ausgangsfrequenzbereich  1100 ~ 2150 MHz

High Band LO Frequenz 10.6 GHz

Rauschzahl  0.3 dB Typ. (0.7 dB Max.)

LO Anfangsgenauigkeit +/- 1.0 MHz Max.

LO Temperaturdrift +/- 3.0 MHz Max.

Phasenrauschen (@ 10 kHz) - 85 dBc / Hz Max.

Konversionsgewinn  55 dB Min.

Verstärkungswelligkeit (innerhalb 26 MHz Bandbreite) +/- 0.75 dB

Verstärkungsschwankung (im Vollband) +/- 4 dB Max.

Spiegelfrequenzunterdrückung 40 dB Min.

1 dB Kompressionspunkt (@ Ausgang) 0.0 dBm Min.

Kreuzpolarisationsisolierung 22 dB Min.

Kontrollsignal Ca (Vertikale Polarisation) 11.0 ~ 14.0 V

Kontrollsignal Cb (Horizontale Polarisation) 16.0 ~ 20.0 V

Kontrollsignal Cc (Bandumschaltung) 22 +/- 4 kHz

Ausgang VSWR 2.5 : 1

Bandinterne Störung  - 60 dBm Max.

Stromaufnahme 200 mA Max. @ 11 ~ 20 V

Betriebstemperatur - 30 °C  ~  + 60 °C

Ausgangsimpedanz 75 Ω

Ausgangsanschluss F-Type (Female)

Gewicht  243 gr
